소니와 TSMC, 현실 세계 AI용 이미지 센서 합작 생산 계획

소니와 TSMC가 약 1조 엔을 투자해 구마모토현 공장에서 차세대 이미지 센서를 생산하는 합작사를 추진한다. 소니는 픽셀 웨이퍼를, TSMC는 첨단 로직 공정을 맡는 구조로 전해졌다.

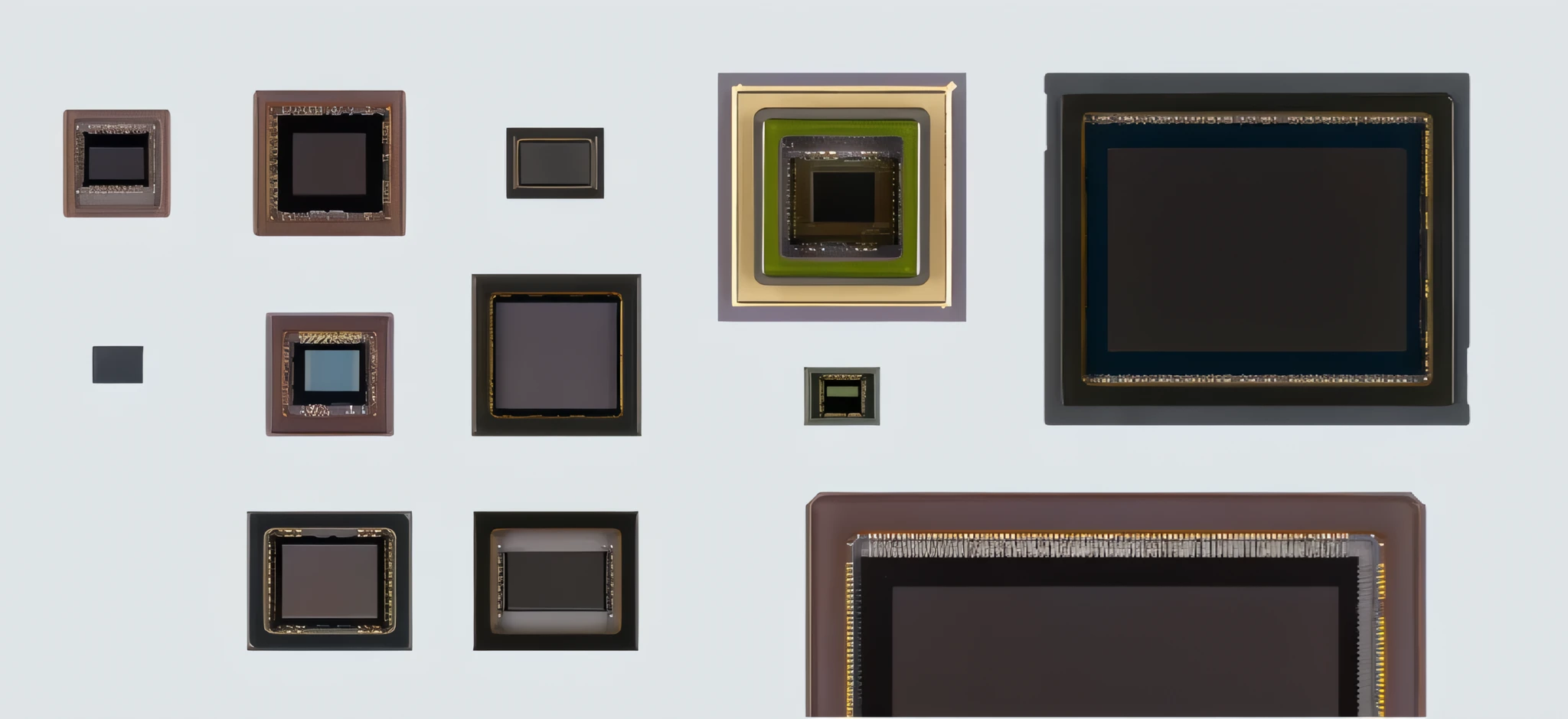

상단 이미지: Image Sensors World 및 연결 자료

Image Sensors World는 TechTimes 보도를 인용해 소니 그룹과 TSMC가 약 1조 엔을 투자하는 이미지 센서 합작사를 추진한다고 전했다. 생산 거점은 일본 구마모토현 고시시에 있는 소니 공장이며, 상용 생산 목표 시점은 2029년으로 제시됐다. 대상은 자동차, 로봇, 산업용 시스템처럼 현실 세계를 인식해야 하는 인공지능 분야의 차세대 이미지 센서다.

보도된 합작 구조에서는 소니가 픽셀 층의 지식재산과 제조 공정을 계속 통제한다. 반면 두 번째 웨이퍼인 로직 층은 TSMC의 로직 공정 기술을 활용해 제조하는 방식이다. 이에 따라 소니는 이미지 센서의 핵심 픽셀 기술을 유지하면서, 자체 생산만으로 충당하기 어려운 로직 제조 역량을 TSMC에서 보완하게 된다.

두 웨이퍼는 구리-구리 하이브리드 본딩으로 결합된다. Image Sensors World가 인용한 보도는 이 기술을 소니가 2016년 무렵 상용 이미지 센서 생산에 적용하기 시작한 기술로 설명하며, 픽셀 웨이퍼와 로직 웨이퍼를 분리해 제조하는 합작 구조의 핵심 연결 기술로 제시했다.

이번 협력의 적용 분야로는 자율주행차, 로봇 제조 라인, 산업 검사 시스템 등이 거론됐다. 관련 센서의 요구 조건으로는 글로벌 셔터, 넓은 동적 범위, 높은 온도 내성, 기능 안전 인증이 언급됐으며, 이는 스마트폰용 센서와 다른 제조·제품 요건으로 설명됐다. 다만 이러한 항목은 구체적인 제품 수치가 아니라 해당 분야에 필요한 특성으로 제시됐다.

핵심 내용

• 소니와 TSMC가 약 1조 엔 규모의 이미지 센서 합작 생산을 추진하며, 2029년 상용 생산을 목표로 한다.
• 소니는 픽셀 웨이퍼와 관련 지식재산을 맡고, TSMC는 로직 웨이퍼의 첨단 공정을 담당하는 구조다.
• 두 웨이퍼는 구리-구리 하이브리드 본딩으로 결합된다.
• 주요 적용 분야는 자동차·로봇·산업용 시스템이며, 글로벌 셔터와 동적 범위·온도 내성·기능 안전이 요구 조건으로 언급됐다.

확인할 점

• 합작 투자와 2029년 상용 생산은 계획으로 제시된 내용이다.
• Image Sensors World가 TechTimes의 보도를 인용한 자료이며, 물리적 AI용 센서의 요구 조건에 관한 일부 설명은 해당 보도의 분석이다.
